在此以關于非接觸液壓密封圈的特性，我們就以螺旋槽氣膜密封的特性特點為例子。東晟密封告訴您非接觸式液壓密封圈中的螺旋槽氣膜密封的特性特點可以用膜厚ho、泄漏量Q和密封端面承載能力W與密封壓力P2和轉速n的關系曲線圖進行表示說明。

圖1及圖2所示表示的分別就是膜厚ho、泄漏量Q和密封端面承載能力W與密封壓力P2和轉速n的之間的關系曲線圖了和膜厚ho、泄漏量Q和密封端面承載能力W與密封壓力P2的之間的關系曲線圖了。以下我們進行說來分享一下關他們之間的復雜的曲線圖之間都有什么樣的關系吧？

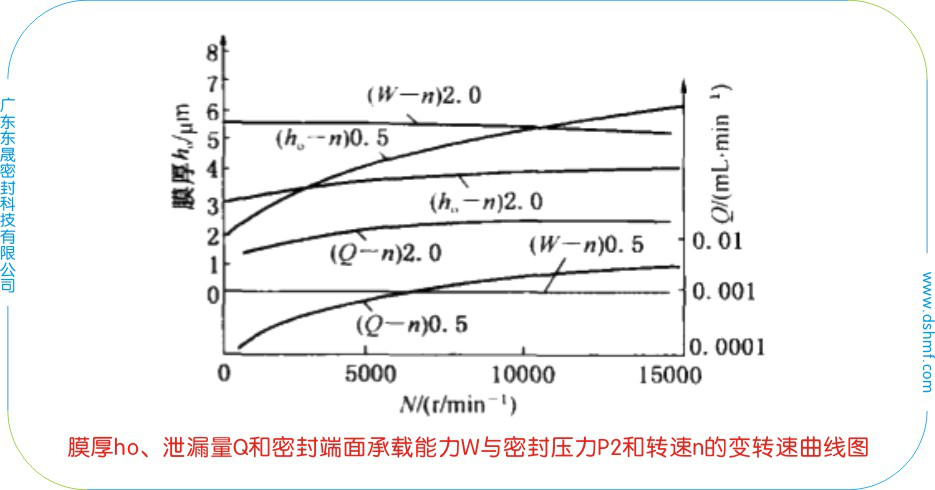

膜厚ho、泄漏量Q和密封端面承載能力W與密封壓力P2和轉速n的變轉速曲線圖

在圖1中我們不難看出，在條件相同的情況之下，當密封面載荷不變的時候，隨著密封轉速的增加，他有膜厚就會不斷的增大，也會導致泄漏量隨之增大；換言之，當密封轉速相同的時候，膜厚和泄漏量也會隨著密封壓力的增加而慢慢的減小，這時候的密封端面流體膜承載能力則隨著密封壓力而增大了。這就是膜厚ho、泄漏量Q和密封端面承載能力W與密封壓力P2和轉速n的之間的關系曲線圖的結果了。

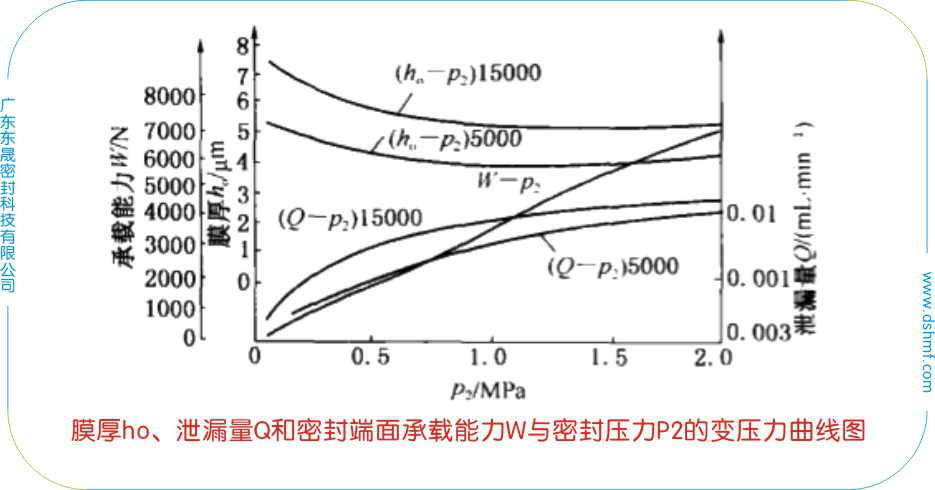

膜厚ho、泄漏量Q和密封端面承載能力W與密封壓力P2的變壓力曲線圖

我們?cè)賮砜纯磮D2的曲線圖要告訴我什么的信息。在條件（槽堰寬比、槽深等結構尺寸和介質性質與溫度等）相同的情況下，當密封端面載荷變?nèi)D(zhuǎn)速不變的時候，隨著密封壓力，他們之間的膜厚也會不斷地減少，不僅如此，泄漏量卻隨之增大；當密封壓力相同的時候，膜厚和泄漏量隨轉速的增加而增大，此時密封端面流體膜承載能力也有所增大了。這就是膜厚ho、泄漏量Q和密封端面承載能力W與密封壓力P2的之間的關系曲線圖，要告訴我們的信息了，了解到這幾點我們才能了解所需要什么樣的密封圈了。今天就此到為止，請關注我公司微信號東晟密封，更多精彩內容盡在東晟密封哦！
